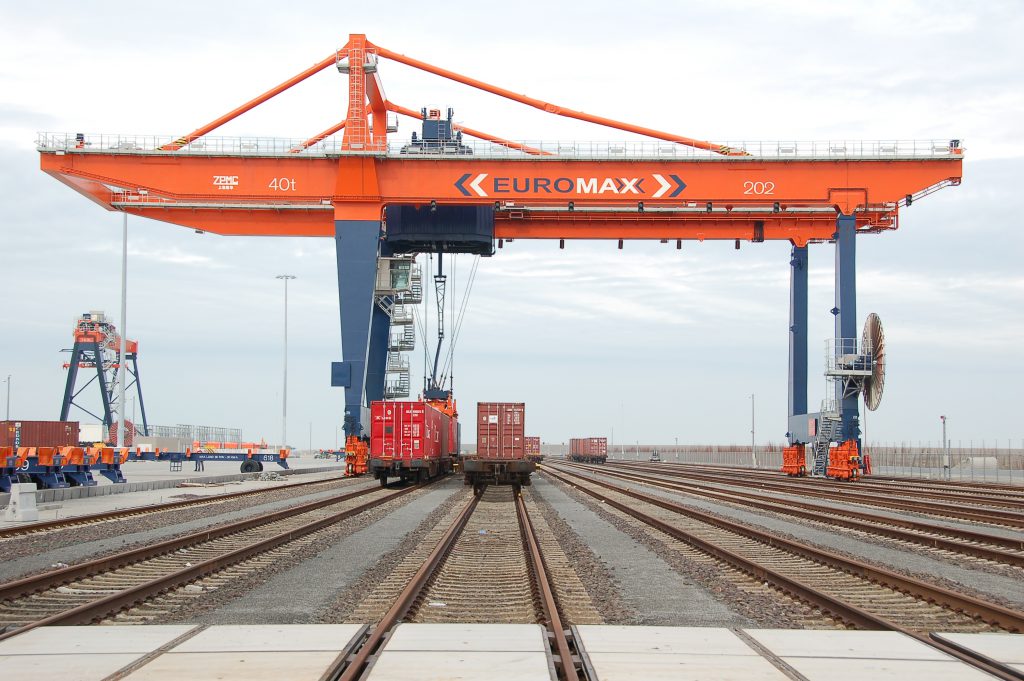

Die Ausführung dieser Schienenprofile ist speziell für schwere Lasten ausgelegt. Die Lasten auf der Schiene werden durch das Fundament aufgenommen. Erhältlich in verschiedenen Längen und Stahlgüten, siehe Spezifikationen.
Bearbeitungsmöglichkeiten: Nach Maß Sägen, Bohren, Fräsen, Biegen und Konservieren.
Technische Daten
| SCHIENE DURCHSCHNITT | MASSA G (KG/M) | HÖHE H(MM) | FUSS B (MM) | SCHIENEN-KOPF K(MM) | MITTENMASS W W(MM) | NEUTRALE ACHSE E(MM) | ZULÄSSIGE RADLAST (KN) | WERKSEIGENES LAGER (M) | BEI STANDARD-ZUGFESTIGKEIT (N/MM2) | DOWNLOAD PDF |
|---|---|---|---|---|---|---|---|---|---|---|
| A 45 | 22,10 | 55 | 125 | 45 | 24 | 33,30 | 90 | 10/12/15 | 690/880/1080 | A45.pdf |
| A 55 | 31,80 | 65 | 150 | 55 | 31 | 39 | 135 | 10/12/15 | 690/880/1080 | A55.pdf |
| A 65 | 43,10 | 75 | 175 | 65 | 38 | 44,70 | 200 | 10/12/15 | 690/880/1080 | A65.pdf |
| A 75 | 56,20 | 85 | 200 | 75 | 45 | 50,40 | 315 | 10/12/15 | 690/880/1080 | A75.pdf |
| A 100 | 74,30 | 95 | 200 | 100 | 60 | 52,90 | 450 | 10/12/15 | 690/880/1080 | A100.pdf |
| A 120 | 100,00 | 105 | 220 | 120 | 72 | 57,90 | 650 | 10/12/15 | 690/880/1080 | A120.pdf |
| A 150 | 150,30 | 150 | 220 | 150 | 80 | 77,30 | 1050 | 12/15 | 690/880/1080 | A150.pdf |
| MRS 86 | 85,53 | 102 | 165 | 102 | 80,30 | 54,49 | 470 | 12/15 | 690/880/1080 | MRS86.pdf |
Die zulässige Radlast aus der Schienentabelle basiert auf der Stahlqualität der Schiene, dem verwendeten Schienensystem, dem Raddurchmesser und dem normalen Betriebsfaktor nach DIN 15070. Bei einer Optimierung dieser Faktoren kann die maximale Radlast um ca. 35% erhöht werden.
Verfügbare Stahlsorten
| STAHLQUALITÄT | ZUGFESTIGKEIT RM MIN. (N/MM2) | Dehnbarkeitsgrenze RE MIN. (N/MM2) | Dehnbar (%) | HÄRTE HB) |
|---|---|---|---|---|
| 70 | 690 | 355 | 12 | 200 |
| 80 | 780 | 390 | 10 | 230 |
| 90 | 880 | 440 | 8 | 260 |
| 70 Va | 690 | 450 | 15 | 200 |
| 80 Va | 780 | 490 | 12 | 230 |
| 90 Va | 880 | 540 | 10 | 260 |
| 100 Cr-Va | 980 | 590 | 8 | 290 |
| 110 Cr-Va | 1080 | 640 | 7 | 320 |
