Schienenunterlagen

Schienenunterlagen

Die Unterlegplatten werden zwischen der Schiene und ihrer Unterkonstruktion verlegt und sorgen für eine Verteilung der Last und den Ausgleich von unebenen Kontaktflächen zwischen Schiene und Unterkonstruktion. Traditionell werden Betonstrukturen mit Unterlegplatten verstärkt.

Je nach Belastung und Schienentyp kann zwischen kontinuierlichen und diskontinuierlichen Schienenunterlagen gewählt werden. Es können bei beiden Lösungen, sowohl aufschraubbare als auch aufschweißbare Klemmplatten eingesetzt werden.

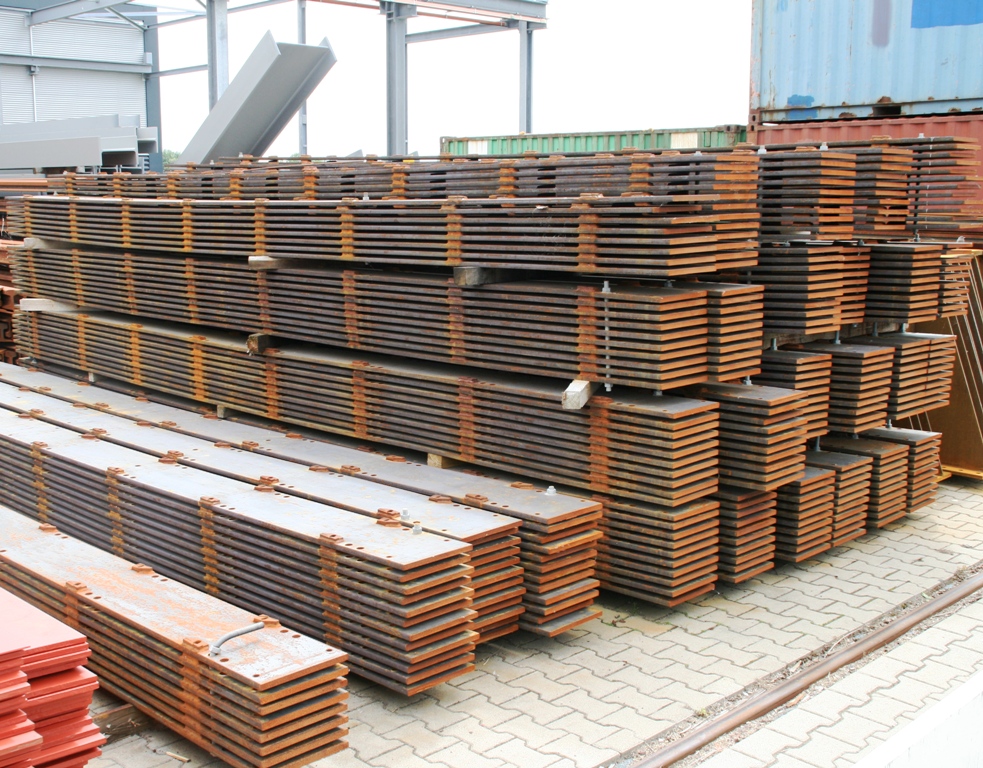

Kontinuierliche (kontinuierliche) Schienenunterlagen

  • Länge: Standard 5.980 mm.
  • Breite: Variabel zwischen 150 und 500 mm.
  • Dicke: Variierend zwischen 12 und 50 mm. (vom Schienenfuß abhängig)
  • Material: S235JR, S275JR, S355J0.

Diskontinuierliche Schienenunterlagen

  • Länge: Variabel
  • Breite: Zwischen 150 und 500 mm.
  • Dicke: Zwischen 12 und 50 mm.
  • Material: S235JR, S275JR, S355J0. Konservierung: Schwarzes Lacksystem, feuerverzinkt, Duplexsystem.

Ungeneigte und geneigte Rippenplatten

Für Gleise, Weichen, für Fang-/Führungsvorrichtungen, für Brücken Entgleisungsschutzvorrichtungen, ballige Rippenplatten für Kranschienen.

Spezifikationen Rippenplatten

Typ Abmessungen Perforation Richtung rails Gewicht (KG/ ST.)
PS 60/160 375/310/152x16 4x26,0 1:00 60E1/E2 8,770
Rp PT/180/2 400/340/183x110x15 2x26,0 1:00 60R1/60R2-67R1 6,000
Rp PT/180/4 400/340/183x160x15 4x26,0 1:00 60R1/60R2 -67R1 8,600
Rpb 1/110 345/285/127x110 2x26,0 1:00 49E1/E5 - 54E4 4,836
Rpb 1/160 345/285/127x160 4x26,0 1:00 49E1/E5 - 54E4 7,700
Rph 1/150 345/285/127/150x15/13 4x26,0 1:40 49E1/E5 - 54E4 7,328
Rph 1/160 345/285/127/160x15/13 4x26,0 1:40 49E1/E5 - 54E4 7,857
Rp 01/01/160 345/285/127/160x15/13 4x26,0 1:00 49E1/E5 - 54E4 7,700
Rph 1/210 345/285/127x210x15/13 4x26,0 1:40 49E1/E5 - 54E4 10,549
Rph 1/210 345/285/127x210x15/13 2x36,3 diagonaal 1:40 49E1/E5 - 54E4 10,549
Rph 1/210 FVZ 345/285/127x210x15/13 4x26,0 1:40 49E1/E5 - 54E4 10,687
Sto rugplaten Sph 1(a) 345/350/127x410x15/13 8x26,0 1:40 49E1/E5 - 54E4 20,600
Rph 6/160 370/310/152x160x15/13 4x26,0 1:40 60E1/E2 8,440
Rph 6/210 370/310/152x210x15/13 4x26,0 1:40 60E1/E2 11,316
Sto rugplaten SZ 60 370/350/152x420x15/13 8x26,0 1:40 60E1/E2 22,727
Rph 11 u 664/554x160 4x26,0 1:40 54E4 15,373
Rph 13 u 690/570x160 4x26,0 1:40 60E1/E2 15,268
Rpo 5 (vergelijkbaar) 345/285/127x160x15/13 4x26,0 1:20 49E1/E5 - 54E4 8,720
Rus 66a 110/115x90x15 geen afgeronde hoeken 1,530
Rus 108a 110/115x60x15 geen afgeronde hoeken 1,140
Rus 26a 110/115x235x15 geen afgeronde hoeken 1:00 49E1/E5- 54E4 3,860

Systeme und Konservierung

Wir bieten verschiedene System- und Konservierungsoptionen an, wie feuerverzinkt, schwarz lackiert oder ein Beschichtungssystem. Zur besseren Haftung können die Schienenunterlagen einseitig sandgestrahlt geliefert werden.

Sonderanfertigungen nach Maß

  • Widerstandsfähige, verstärkte Unterlagen
  • Schienestuhl
  • Sonderanfertigungen von Schienenunterlagen
  • Stahlbänder in Schiffsqualität

Standard-Schienenunterlagen sind in der Regel ab Lager lieferbar.

Sprechen Sie uns unverbindlich an – wir beraten Sie gerne.

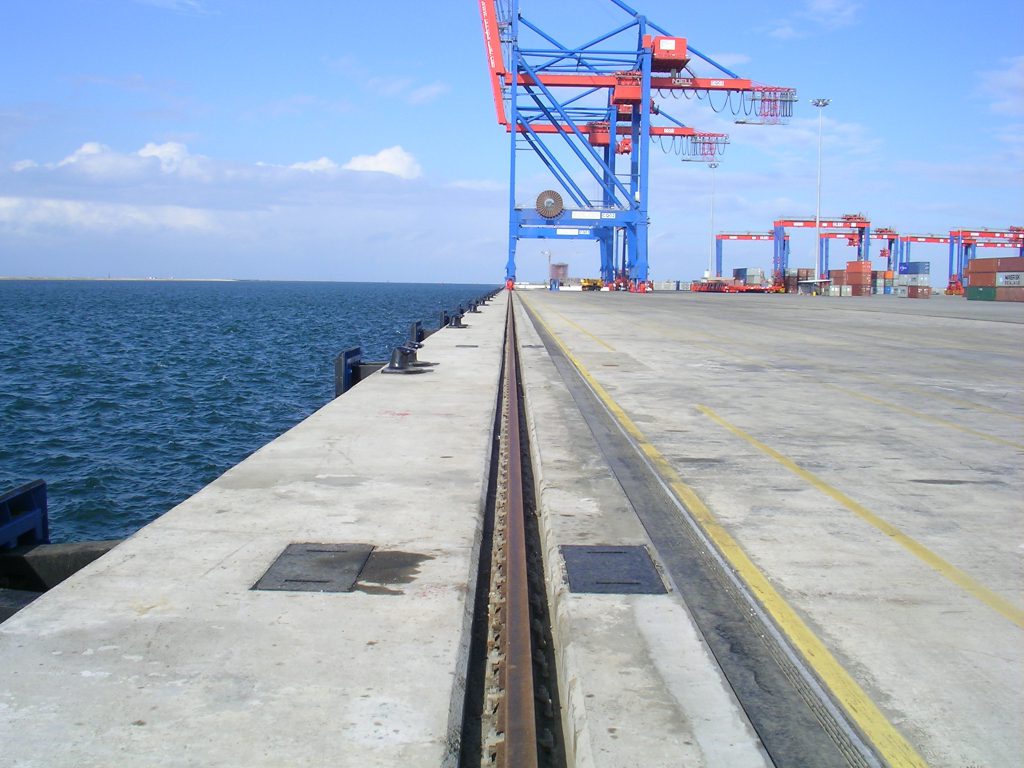

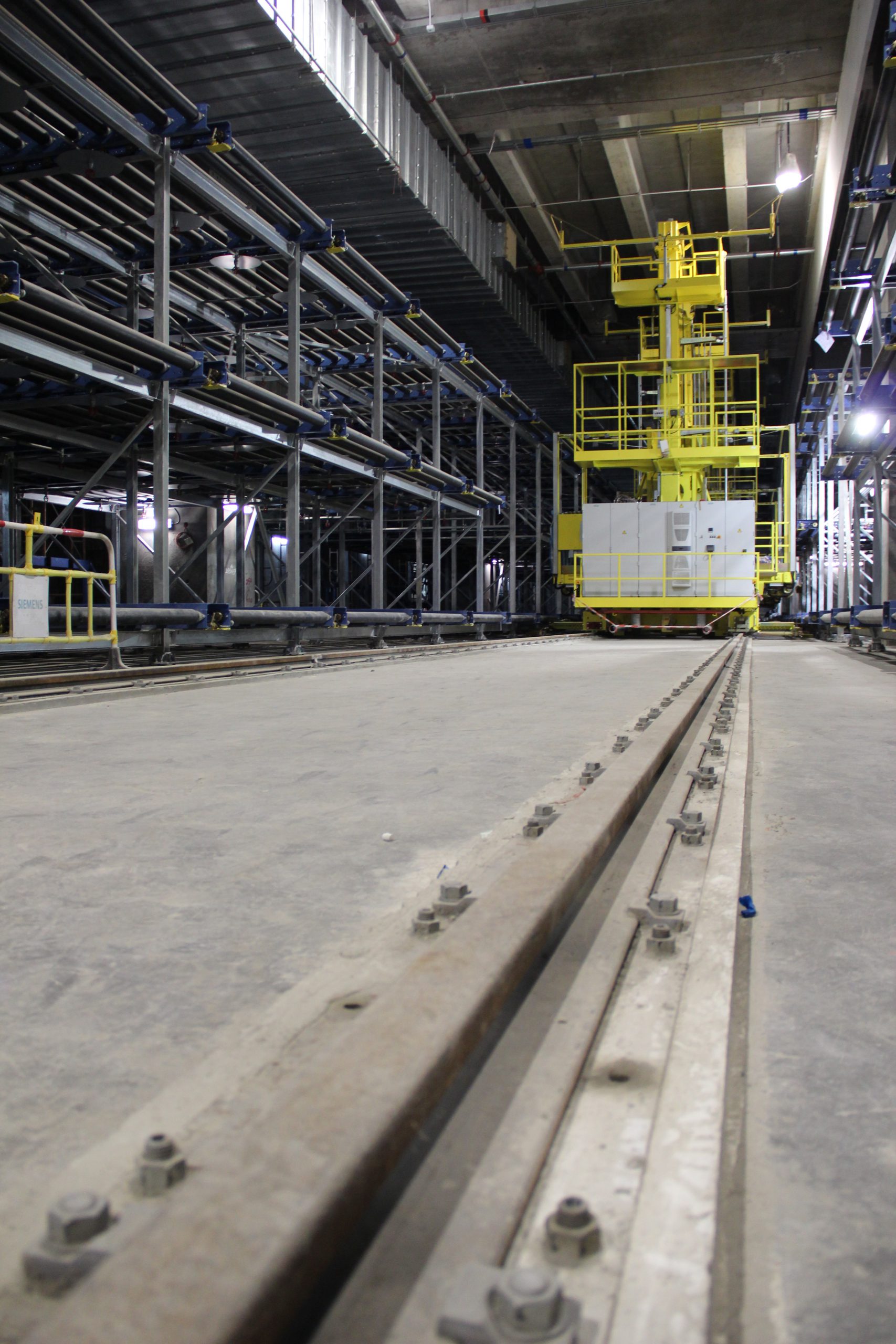

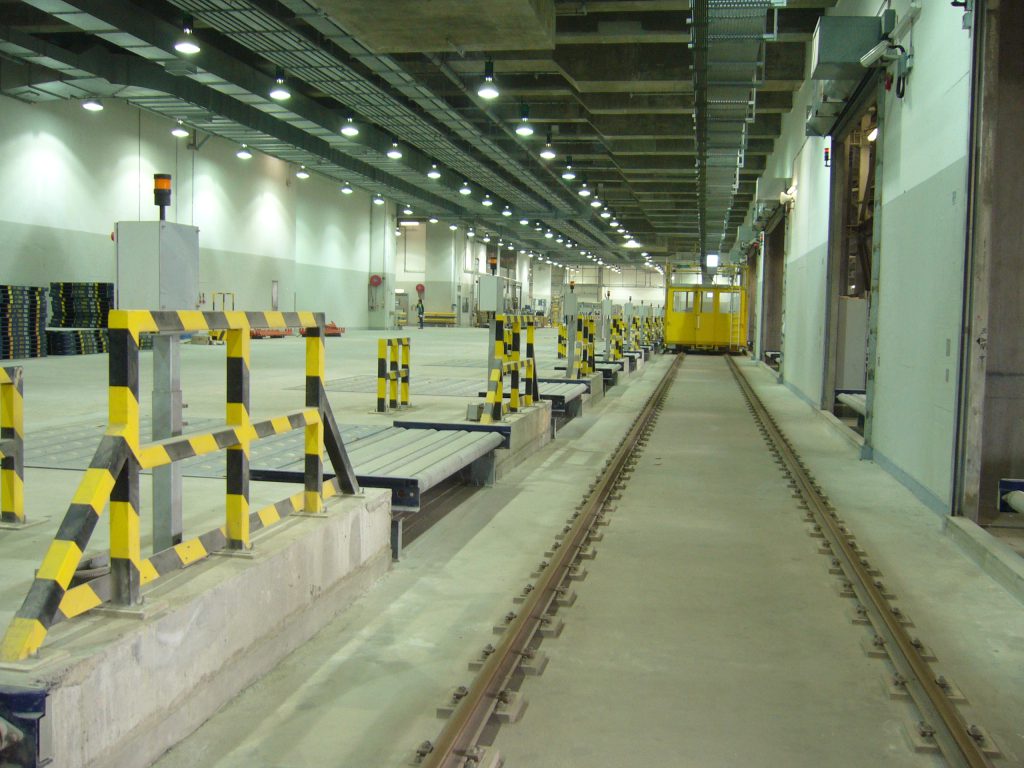

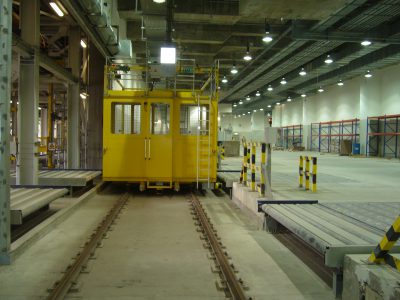

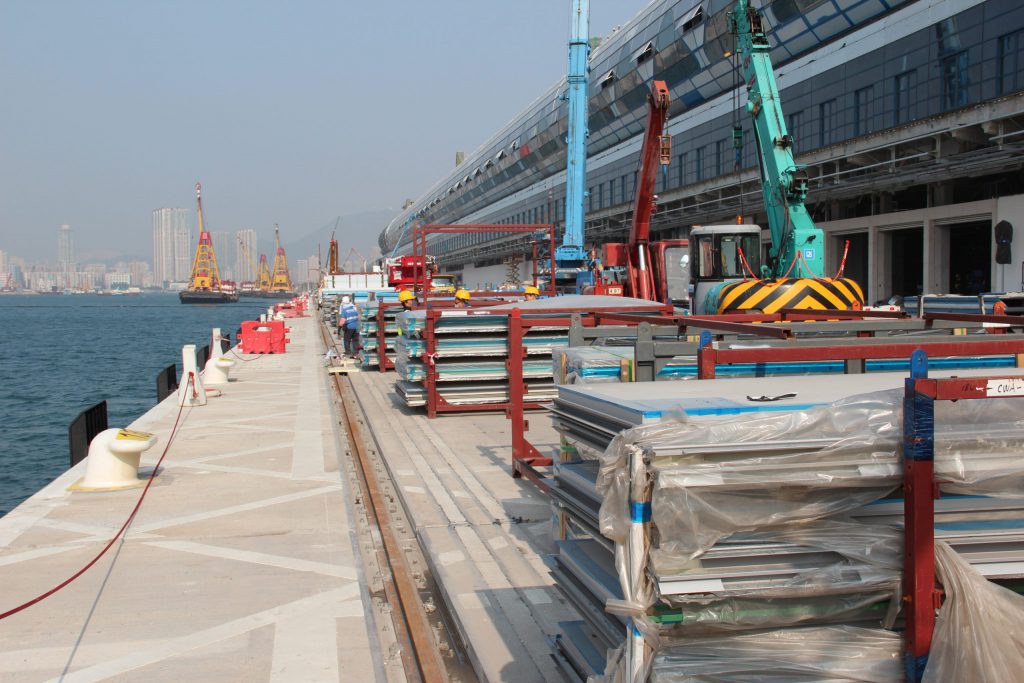

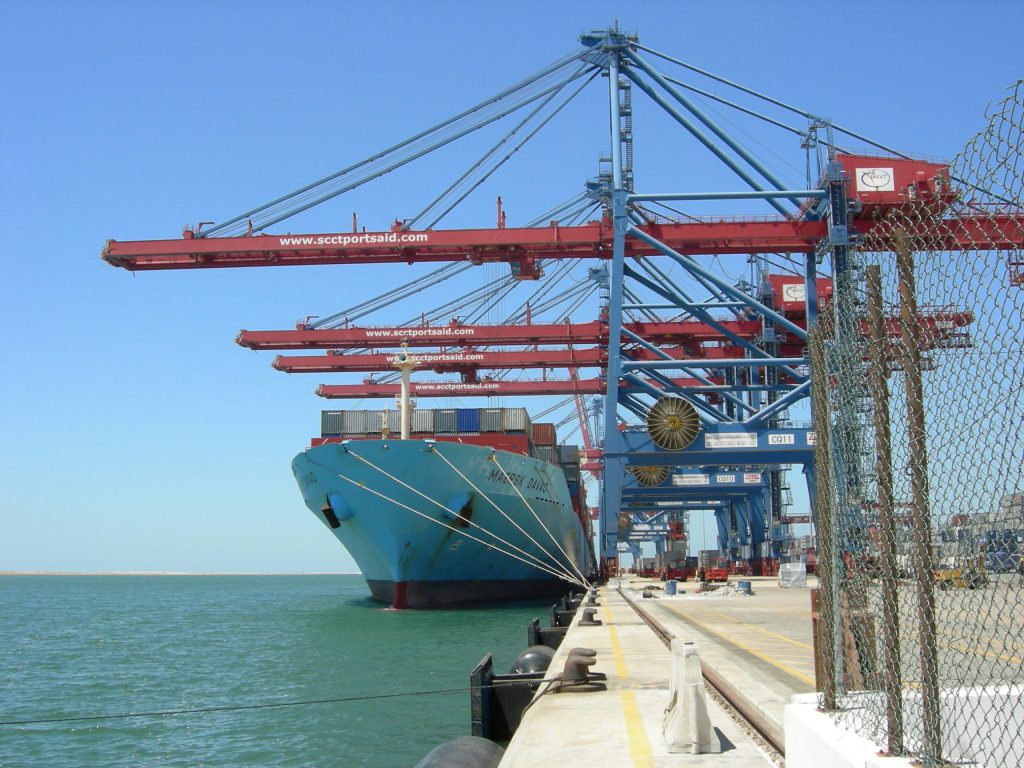

Referenzprojekte
