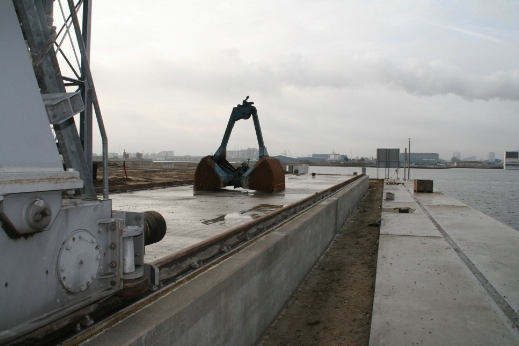

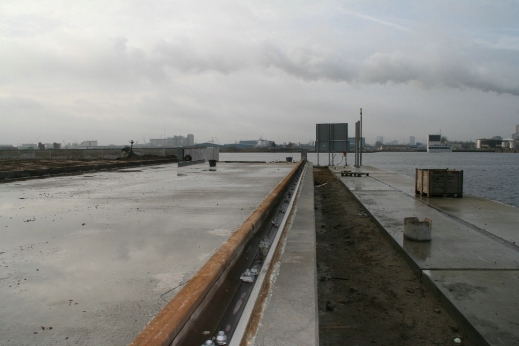

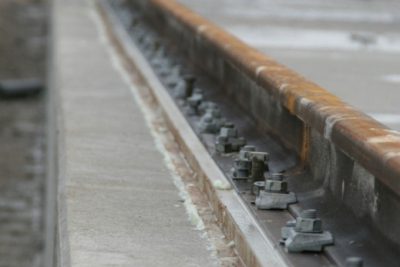

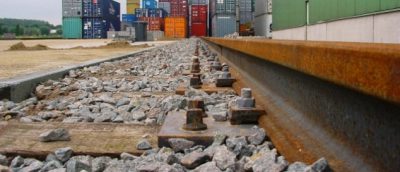

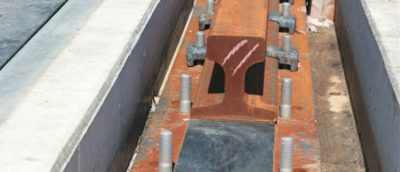

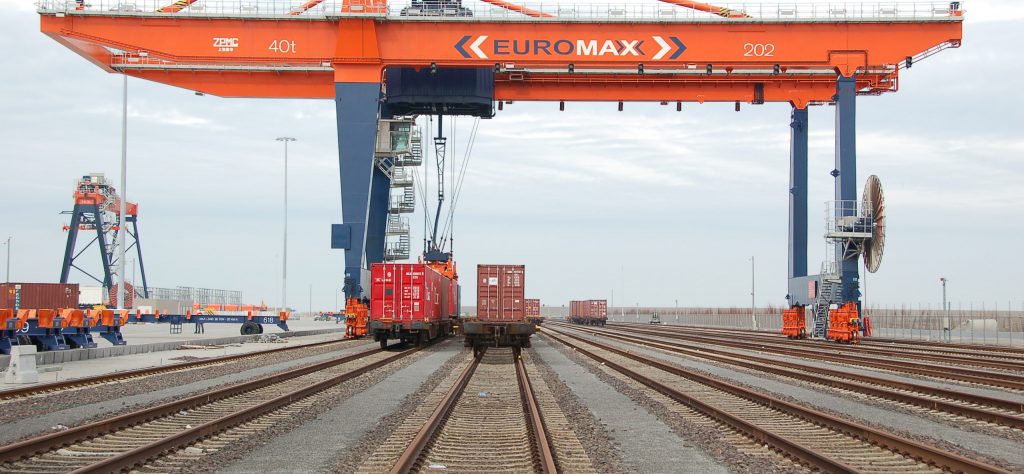

Diese Breitfußschienen, auch Vignolschienen genannt, werden überwiegend für Bahnanlagen eingesetzt. Sie sind in verschiedenen Längen und Stahlgüten erhältlich, siehe Spezifikationen. Diese Schienenprofile werden nach europäischen Vorgaben hergestellt.
Bearbeitungsmöglichkeiten: Nach Maß Sägen, Bohren, Fräsen, Biegen und Konservieren.
Spezifikationen
| SCHIENE DURCHSCHNITT | MASSA G (KG/M) | HÖHE H(MM) | FUSS B (MM) | SCHIENEN-KOPF K(MM) | MITTENMASS W W(MM) | NEUTRALE ACHSE E(MM) | ZULÄSSIGE RADLAST (KN) | WERKSEIGENES LAGER (M) | BEI STANDARD-ZUGFESTIGKEIT (N/MM2) |
|---|---|---|---|---|---|---|---|---|---|
| S7 | 6,75 | 65 | 50 | 25 | 5 | 33,95 | 28 | 5/6 | 540 |
| S10 | 10 | 70 | 58 | 32 | 6 | 35,12 | 45 | 6/8/10/12 | 540 |
| S14 | 14 | 80 | 70 | 38 | 9 | 41,80 | 64 | 6/8/10/12 | 690/880/1080 |
| S18 | 18,30 | 93 | 82 | 43 | 10 | 47,90 | 82 | 6/8/10/12 | 540 |
| S20 | 19,80 | 100 | 82 | 44 | 10 | 51,80 | 86 | 6/8/10/12 | 690/880/1080 |
| S24 | 24,43 | 115 | 90 | 53 | 10 | 58,52 | 125 | 6/8/10/12 | 690/880/1080 |
| 30E1/ S30 | 30,13 | 108 | 108 | 60,30 | 12,30 | 55,88 | 140 | 15/12 | 690/880/1080 |
| 33E1/ S33 | 33,47 | 134 | 105 | 58 | 11 | 67,33 | 150 | 15/12 | 690/880/1080 |
| 41E1/ S41 r=10mm | 41,24 | 138 | 125 | 67 | 12 | 69,34 | 220 | 15/12 | 690/880/1080 |
| 40E1/ S41 r=14mm | 40,95 | 138 | 125 | 67 | 12 | 69,80 | 210 | 15/12 | 690/880/1080 |
| 49E1/ S49 | 49,39 | 149 | 125 | 67 | 14 | 75,77 | 225 | 12/15/18 | 690/880/1080 |
| 54E3/ S54 | 54,54 | 154 | 125 | 67 | 16 | 79,12 | 245 | 12/15/18 | 690/880/1080 |
| 46E3/ NP46 | 46,66 | 142 | 120 | 73,72 | 14 | 71,70 | 265 | 15/12 | 690/880/1080 |
| 50E2/ EB 50T | 49,97 | 151 | 140 | 72 | 15 | 80,20 | 280 | 15/12 | 690/880/1080 |
| EB 63 | 62,95 | 151 | 140 | 72 | 30 | 82,55 | 320 | 15/12 | 690/880/1080 |
| 54E1/ UIC54 | 54,77 | 159 | 140 | 70 | 16 | 84,03 | 280 | 12/15/18 | 690/880/1080 |
| 60E1/ UIC60 | 60,21 | 172 | 150 | 72 | 16,50 | 91,10 | 295 | 12/15/18 | 690/880/1080 |
| UIC54A | 65,39 | 159 | 140 | 70 | 28 | 86,33 | 310 | 12/15/18 | 690/880/1080 |
| UIC60A | 61,11 | 142 | 150 | 72 | 28 | 76,56 | 320 | 12/15/18 | 690/880/1080 |
| ASCE 60 | 30,03 | 107,95 | 107,95 | 60,33 | 12,30 | 55,88 | 140 | 12/15/18 | 690/880/1080 |
| ASCE 85 | 42,20 | 131,76 | 131,76 | 65,09 | 14,29 | 68,88 | 190 | 15/12 | 690/880/1080 |
Die zulässige Radlast aus der Schienentabelle basiert auf der Stahlqualität der Schiene, dem verwendeten Schienensystem, dem Raddurchmesser und dem normalen Betriebsfaktor nach DIN 15070. Bei einer Optimierung dieser Faktoren kann die maximale Radlast um ca. 35% erhöht werden.
Verfügbare Stahlsorten
| STAHLQUALITÄT | ZUGFESTIGKEIT RM MIN. (N/MM2) | Dehnbarkeitsgrenze RE MIN. (N/MM2) | Dehnbar (%) | HÄRTE(HB) |
|---|---|---|---|---|
| 70 | 690 | 355 | 12 | 200 |
| 80 | 780 | 390 | 10 | 230 |
| 90 | 880 | 440 | 8 | 260 |
| 70 Va | 690 | 450 | 15 | 200 |
| 80 Va | 780 | 490 | 12 | 230 |
| 90 Va | 880 | 540 | 10 | 260 |
| 100 Cr-Va | 980 | 590 | 8 | 290 |
| 110 Cr-Va | 1080 | 640 | 7 | 320 |
